【CCMT2024展商风采】

长春禹衡光学有限公司

2024年4月8-12日，全球业界瞩目的第十三届中国数控机床展览会（CCMT2024）将在上海浦东 上海新国际博览中心盛大举办。为加强对展商、展品的宣传报道力度，展会主办方中国机床工具工业协会继续在其主办的微信公众号、展会官网等开设“展商风采”栏目，并于2023年11月开始了公开征集（点击查看相关链接），得到众多展商的积极响应。我们对展商投稿进行筛选、编辑、审核后陆续发布，敬请持续关注。

展位号：E7-B411

长春禹衡光学有限公司于2005年成立，是国家制造业单项冠军示范企业、国家首批专精特新“小巨人”企业、高新技术企业，是光栅编码器、光栅尺及旋转变压器的专业制造商。公司2008年启用的禹衡光学产业科技园占地面积30000㎡，建筑面积19000㎡，公司现有员工400人，主导产品光栅编码器年生产能力150万台。

总经理：盛守青

禹衡光学的主导产品光栅编码器是控制系统构成的重要器件，是数控机床、交流伺服电机、电梯、冶金、重大科研仪器等行业和领域的关键传感器件，是装备制造业产业升级的重要部件。公司产品市场覆盖全国34个省市自治区及全球50多个国家和地区，研发能力、技术水平、产业规模、市场占有率等在同行业中均占据重要地位。禹衡光学的主导产品通过了RoHS、CE、防爆等多项国际权威认证，大量出口美国、德国、日本等国家。

CCMT2024重点展品简介

展品1：高精度整体式角度编码器

高精度整体式角度编码器是长春禹衡经过多年技术积累和研发投入研制成功的高端整体式角度编码器系列，准确度≤0.5″，可实现光栅直刻32768线，刻划误差小于50nm，其高精度回转轴系可有效的进行轴向和径向承载，并保证优秀的回转稳定性。编解码技术先进，大冗余，产品抗污染能力强，防护等级IP65，支持多种协议，如：Drive-CliQ、BiSS等。

展品主要参数：

准确度：±1″，±2.5″，±5″

分辨力：26bit或28bit

外形尺寸：Φ90×55mm、Φ200×40mm

刷新频率：10kHz

固有频率：1000Hz

抗冲击：100g

抗振动：10g

最高转速：720r/min

使用温度：0℃～+60℃

输出协议：Biss、DQ、Canopen

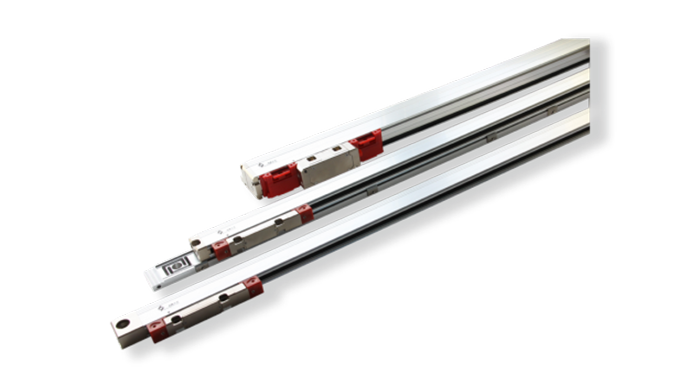

展品2：绝对式光栅尺

（1）独特的绝对式编解码技术：采用伪随机码与游标码的结合，增加了解码冗余度，提高了位置信息的安全性和可靠性。

（2）自主知识产权的高集成化光电扫描芯片及全阵列扫描技术：是模拟信号质量的保障，信号的PHD保持在0.05%以下，最高细分达31bit。

（3）高精度标尺光栅接长及复刻技术：光栅精度达±1µm内，是光栅尺测量精度的重要基础。

展品主要参数：

绝对式伪随机编码（编码长度5.36m）

单芯片全阵列扫描技术

光电器件集成化技术

最大量程：4040mm

精度：±3μm/m；±5μm/m

定位精度：±0.1μm

分辨力：2.5nm

通信接口：BISS-C、DQ

抗振动、冲击特性：达到 JB-T_100800.2-2000 标准

平均无故障运行时间（MTBF）: ≥10000 小时。

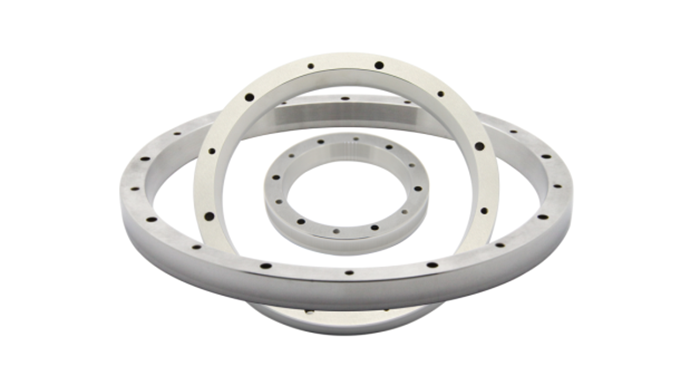

展品3：金属光栅角度编码器

大空心轴直径，质量轻，转动惯量小；附加启动力矩较小；高精度、高分辨力、高重

复性；抗冲击，抗振动，稳定性高；抗低压，适用于真空环境；分体式安装；可提供定制尺寸。

展品主要参数：

温度：-40~+70摄氏度

精度：±1″~±5″范围内

尺寸：可定制直径φ52mm-φ550 mm

产品器件均可实现100%国产化

（供稿：长春禹衡光学有限公司  编辑整理：兰海侠）
