【CCMT2024展商风采】

南京二机齿轮机床有限公司

2024年4月8-12日，全球业界瞩目的第十三届中国数控机床展览会（CCMT2024）将在上海浦东 上海新国际博览中心盛大举办。为加强对展商、展品的宣传报道力度，展会主办方中国机床工具工业协会继续在其主办的微信公众号、展会官网等开设“展商风采”栏目，并于2023年11月开始了公开征集（点击查看相关链接），得到众多展商的积极响应。我们对展商投稿进行筛选、编辑、审核后陆续发布，敬请持续关注。

展位号：W1-A101-1

南京二机齿轮机床有限公司（由南京新工投资集团有限公司控股）下称“南二机床”，成立于2005年，前身是百年老厂南京第二机床厂。公司主要产品为数控齿轮加工机床，可提供数控滚齿机（中、大规格）、数控插齿机、数控剃齿机、数控车齿机、数控蜗杆砂轮磨齿机及数控强力珩齿机等圆柱齿轮加工成套设备及技术服务，主要服务于汽车、工程机械、减速机、风电等齿轮加工行业，具有年产300台（套）数控高端齿轮机床生产能力。

南二机床是江苏省高新技术企业、江苏省专精特新企业、江苏省企业技术中心，公司承担了多项齿轮机床行业标准的制修订工作，现拥有54项有效专利，25项企业专有技术。

近几年，南二机床借助承担的多项国家和江苏省科技专项研发课题，加速从生产普通齿轮机床转型升级为生产高精尖的数控齿轮机床，一大批接近国外先进水平的产品如蜗杆砂轮磨齿机、干式滚齿机、干式插齿机、数控车齿机等逐渐成为主导产品，部分产品已成功为汽车零部件企业供货。未来公司将持续拓展新能源汽车、工程机械、减速机、风电设备领域，重点发展高端齿轮机床，走“双高”（高端、高性价比）发展路线，成为国内中高端齿轮机床的首选。

2024年，南二机床将以公司“十四五”发展规划蓝图，坚持聚焦磨珩、持续加大研发投入和成果转化、建立“1+1+1”的研发体系（标杆用户+高等院校+南二机床），加快机床核心技术研发，通过科技创新实现企业高质量发展。

CCMT2024重点展品简介

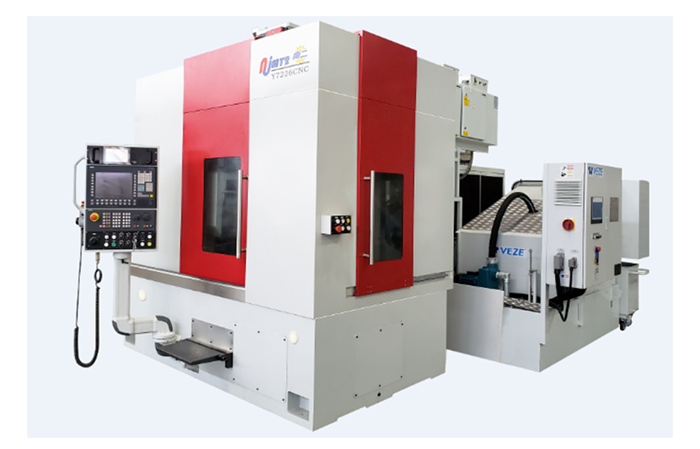

展品1：YG7226CNC型双工作台数控蜗杆砂轮磨齿机

核心回转部件采用直驱或直连的机电一体化结构，配置十三轴五联动数控系统，可实现砂轮自动平衡、自动对刀、自动修整、工件自动装夹、自动对齿及自动磨削过程的全自动控制。采用双工作台结构实现工件的快速换料。具有单边修整、抛光磨削、三截面磨削等特色功能软件，主要用于自动变速器及新能源汽车齿轮的硬齿面高精度高效磨削加工。

主要参数：最大加工直径260mm，最大加工模数4mm，砂轮最高磨削线速度80m/s，工作台最高转速 2000r/min，机床磨削精度达GB/T10095-2022- 3级。

典型应用案例：某汽车变速器公司用于自动变速器内输入轴总成的磨削加工，采用连线生产方式，对机床的稳定性和热变形有很高的要求。南二机床在加工精度、节拍、可靠性方面满足了用户加工需求。

展品2：Y8130CNC型数控车齿机

核心部件采用直驱或直连的机电一体化结构，配置西门子数控系统，实现6轴4联动控制。机床采用双层防护，可满足干湿两用切削。机床设计有刀具主轴松开装置，既增加换刀的方便性，又避免松刀的作用力作用于主轴轴承，进而影响主轴精度的缺陷。机床具有热变形补偿功能，能有效控制加工零件尺寸精度。通过软件控制实现内齿，外齿，斜齿等工艺切换，还可实现鼓形，锥度以及附加不对称特征的齿轮加工。特别适用于行星减速机及自动变速器内齿圈的高效精密加工。

主要参数：最大工件直径φ300，最大模数4mm，加工斜齿轮螺旋角±30°，刀具主轴转速范围1-4000r/min，工作台转速范围1-2000r/min，车齿精度GB/T10095-2022-5级。

典型应用案例：广东某机电公司用于精密行星减速机内齿圈的加工。内齿圈模数0.7mm，齿数108，螺旋角12度，齿宽30cm，原工序采用插齿机加工，每件加工需要31min，精度只能稳定国标7级，改用车齿机加工后，加工时间为每件3min，工件齿形、齿向、齿圈径跳精度全部稳定在GB/T10095-2022  5级以上。

展品3：YN31160CNC型数控滚齿机

机床配置西门子数控系统，可实现6轴4联动控制并采用模块化设计，有多种规格及铣内齿刀架等功能部件可供选择，机床适用于风电、船舶制造、矿山机械、冶金机械、起重机械、工程机械等行业内、外齿轮的高效加工。

机床滚刀主轴支承采用静压轴承，末端齿轮采用消隙机构，工作台采用企业独有的闭式静压支承专利技术和采用双蜗轮副传动结构，满足高精度、大模数齿轮的高效强力切削要求。机床配有静电油雾分离设备，可有效处理高效切削加工时冷却液产生的油雾，从而达到环保的要求。

主要参数：最大工件直径φ1600mm，最大模数32mm，Z轴行程1000mm，滚刀主轴最高转速200r/min，工作台最高转速10r/min，滚齿精度GB/T10095-2022-5级。

典型应用案例：南京某齿轮公司订购了3台Y31160CNC数控滚齿机，工件之一：齿轮轴，模数24mm、齿数27、螺旋角10度（L），齿轮精度GB/T10095-2022-6级。各项滚削齿轮精度均达到用户技术要求。

（供稿：南京二机齿轮机床有限公司  编辑整理：张芳丽）
